ضریب انبساط یک سه راهی مساوی جوش لب به لب چقدر است؟

به‌عنوان تامین‌کننده سه راهی‌های همسان با جوش، اغلب با سؤالات مشتریان در مورد جنبه‌های فنی مختلف این اتصالات لوله ضروری مواجه می‌شوم. یک سوال که اغلب مطرح می شود در مورد ضریب انبساط یک سه راهی مساوی با جوش لب به لب است. در این پست وبلاگ، هدف من این است که به طور مفصل به این موضوع بپردازم، و درک جامعی از ضریب انبساط چیست، چرا اهمیت دارد و چگونه به سه راهی باب ولد مساوی مرتبط است.

آشنایی با ضریب انبساط

ضریب انبساط که به عنوان ضریب انبساط حرارتی (CTE) نیز شناخته می‌شود، یک ویژگی ماده است که چگونگی تغییر اندازه یک ماده در پاسخ به تغییر دما را توصیف می‌کند. به عنوان تغییر کسری در طول یا حجم در واحد تغییر دما تعریف می شود. از نظر ریاضی، ضریب انبساط خطی (α) با فرمول به دست می آید:

α = (ΔL / L₀) / ΔT

که در آن ΔL تغییر طول، L₀ طول اولیه و ΔT تغییر دما است. ضریب انبساط حجمی (β) با ضریب انبساط خطی با β = 3α برای مواد همسانگرد مرتبط است.

مواد مختلف ضریب انبساط متفاوتی دارند. به عنوان مثال، فلزات عموماً دارای ضریب انبساط نسبتاً بالایی هستند، در حالی که سرامیک ها و برخی پلیمرها دارای ضریب انبساط کمتری هستند. این ویژگی در کاربردهای مهندسی بسیار مهم است، زیرا می تواند بر عملکرد و دوام سازه ها و اجزای سازنده تأثیر بگذارد.

اهمیت ضریب انبساط در اتصالات لوله

در زمینه اتصالات لوله مانند سه راهی باب جوش، ضریب انبساط نقشی حیاتی در تضمین یکپارچگی و عملکرد سیستم لوله کشی ایفا می کند. هنگامی که یک لوله در معرض تغییرات دما قرار می گیرد، مطابق با ضریب انبساط خود منبسط یا منقبض می شود. اگر انبساط یا انقباض به درستی در نظر گرفته نشود، می تواند منجر به مشکلات مختلفی مانند ایجاد تنش، نشتی و حتی خرابی سازه شود.

به عنوان مثال، در یک سیستم لوله کشی آب گرم، لوله ها و اتصالات با افزایش دمای آب منبسط می شوند. اگر انبساط محدود شود، تنش های زیادی ایجاد می شود که ممکن است باعث کمانش لوله ها یا نشت اتصالات شود. از طرفی در محیط سرد ممکن است لوله ها منقبض شوند و اگر انعطاف کافی در سیستم وجود نداشته باشد نیز می تواند منجر به آسیب شود.

بنابراین، درک ضریب انبساط سه راهی های مساوی جوش لب به لب برای طراحی و نصب صحیح سیستم ضروری است. این به مهندسان و نصابان اجازه می دهد تا انبساط یا انقباض مورد انتظار اتصالات را محاسبه کنند و اقدامات مناسبی را برای تطبیق با این تغییرات انجام دهند، مانند استفاده از اتصالات انبساط یا ایجاد انعطاف کافی در طرح لوله کشی.

ضریب انبساط سه راهی مساوی جوش لب به لب

ضریب انبساط یک سه راهی مساوی Butt Weld بستگی به ماده ای دارد که از آن ساخته شده است. مواد متداول مورد استفاده برای سه راهی های مشابه جوش لب به لب عبارتند از فولاد کربنی، فولاد ضد زنگ و فولاد آلیاژی. هر یک از این مواد دارای ضریب انبساط مشخصه خود هستند.

• فولاد کربن: فولاد کربنی به دلیل استحکام، دوام و هزینه نسبتا کم، یک ماده پرکاربرد برای اتصالات لوله است. ضریب انبساط خطی فولاد کربنی معمولاً از حدود 10.8 × 10-6 / ° C تا 12.6 × 10-6 / ° C در دمای اتاق متغیر است. این بدان معناست که به ازای هر 1 درجه سانتی گراد تغییر دما، یک لوله یا اتصالات فولاد کربنی تقریباً 0.0000108 تا 0.0000126 برابر طول اولیه خود منبسط یا منقبض می شود.
• فولاد ضد زنگ: فولاد ضد زنگ به دلیل مقاومت در برابر خوردگی و استحکام بالا شناخته شده است. ضریب انبساط فولاد ضد زنگ بسته به درجه خاص متفاوت است، اما به طور کلی در محدوده 10.4 × 10-6 / ° C تا 17.3 × 10-6 / ° C است. فولادهای زنگ نزن آستنیتی مانند 304 و 316 دارای ضریب انبساط نسبتاً بالاتری در مقایسه با گریدهای فریتی و مارتنزیتی هستند.
• فولاد آلیاژی: فولادهای آلیاژی با افزودن عناصر آلیاژی مختلف به فولاد کربنی برای افزایش خواص آن مانند استحکام، سختی و مقاومت در برابر خوردگی ساخته می شوند. ضریب انبساط فولاد آلیاژی به نوع و مقدار عناصر آلیاژی بستگی دارد. بسته به ترکیب آلیاژ خاص، می تواند از مقادیر مشابه فولاد کربنی تا مقادیر بالاتر متغیر باشد.

هنگام انتخاب یک سه راهی مساوی جوش لب به لب برای یک کاربرد خاص، مهم است که ضریب انبساط ماده را در رابطه با تغییرات دمای مورد انتظار در سیستم در نظر بگیرید. این تضمین می کند که اتصالات می تواند در برابر تنش های حرارتی مقاومت کند و یکپارچگی خود را در طول زمان حفظ کند.

عوامل موثر بر ضریب انبساط

علاوه بر ترکیب مواد، چندین عامل دیگر نیز می‌توانند بر ضریب انبساط یک سه راهی مساوی جوش لب به لب تأثیر بگذارند. این موارد عبارتند از:

• محدوده دما: ضریب انبساط در کل محدوده دما ثابت نیست. ممکن است کمی با دما تغییر کند، به خصوص در دماهای شدید. بنابراین، هنگام محاسبه انبساط یا انقباض اتصالات، استفاده از مقادیر ضریب انبساط مناسب برای محدوده دمایی خاص مهم است.
• ریزساختار: ریزساختار ماده نیز می تواند بر ضریب انبساط تاثیر بگذارد. به عنوان مثال، فرآیندهای عملیات حرارتی می توانند ریزساختار یک فلز را تغییر دهند که به نوبه خود ممکن است بر خواص انبساط آن تأثیر بگذارد.
• استرس و فشار: تنش و کرنش اعمالی می تواند بر رفتار انبساط یک ماده تأثیر بگذارد. در برخی موارد، پیش تنش یا تغییر شکل می تواند ضریب انبساط را تغییر دهد. با این حال، برای بیشتر کاربردهای عملی، تأثیر تنش و کرنش بر ضریب انبساط نسبتاً کم است و می‌توان از آن چشم‌پوشی کرد.

کاربردها و ملاحظات

سه راهی های مشابه جوش لب به لب در طیف گسترده ای از صنایع از جمله نفت و گاز، فرآوری شیمیایی، تولید برق و تصفیه آب استفاده می شود. در هر یک از این کاربردها، ضریب انبساط اتصالات باید به دقت در نظر گرفته شود.

• صنعت نفت و گاز: در خطوط لوله نفت و گاز، دمای سیال منتقل شده می تواند به طور قابل توجهی متفاوت باشد، به خصوص در خطوط لوله با فواصل طولانی یا در مناطقی که شرایط محیطی شدید دارند. بنابراین، ضریب انبساط سه راهی مساوی جوش لب به لب مورد استفاده در این خطوط لوله باید در نظر گرفته شود تا از خرابی های مربوط به استرس جلوگیری شود.
• کارخانه های فرآوری شیمیایی: کارخانه های فرآوری شیمیایی اغلب با سیالات خورنده و فرآیندهای با دمای بالا سر و کار دارند. سه راهی های مساوی جوش لب به لب فولادی ضد زنگ به دلیل مقاومت در برابر خوردگی معمولاً در این کاربردها استفاده می شود. با این حال، ضریب انبساط فولاد ضد زنگ برای اطمینان از عملکرد صحیح سیستم لوله کشی باید در نظر گرفته شود.
• تولید برق: نیروگاه ها اعم از سوخت فسیلی، هسته ای یا تجدیدپذیر، دارای سیستم لوله کشی پیچیده ای هستند که در معرض دما و فشار بالا قرار دارند. ضریب انبساط اتصالات لوله، از جمله سه راهی های مساوی جوش لب به لب، در حفظ ایمنی و کارایی فرآیند تولید برق بسیار مهم است.

در هنگام طراحی و نصب سیستم لوله کشی با سه راهی باب جوش، توصیه می شود با یک مهندس حرفه ای یا یک تامین کننده متخصص در اتصالات لوله مشورت کنید. آنها می توانند اطلاعات دقیقی در مورد ضریب انبساط اتصالات ارائه دهند و راهنمایی هایی در مورد تکنیک های نصب مناسب برای تطبیق با انبساط و انقباض حرارتی ارائه دهند.

اتصالات لوله مرتبط

علاوه بر سه راهی همسان با جوش، انواع دیگری از اتصالات لوله وجود دارد که معمولا در سیستم های لوله کشی استفاده می شود. دو نمونه هستنداتصالات لوله سه راهی جانبیوسه راهی کاهنده فولاد ضد زنگ.

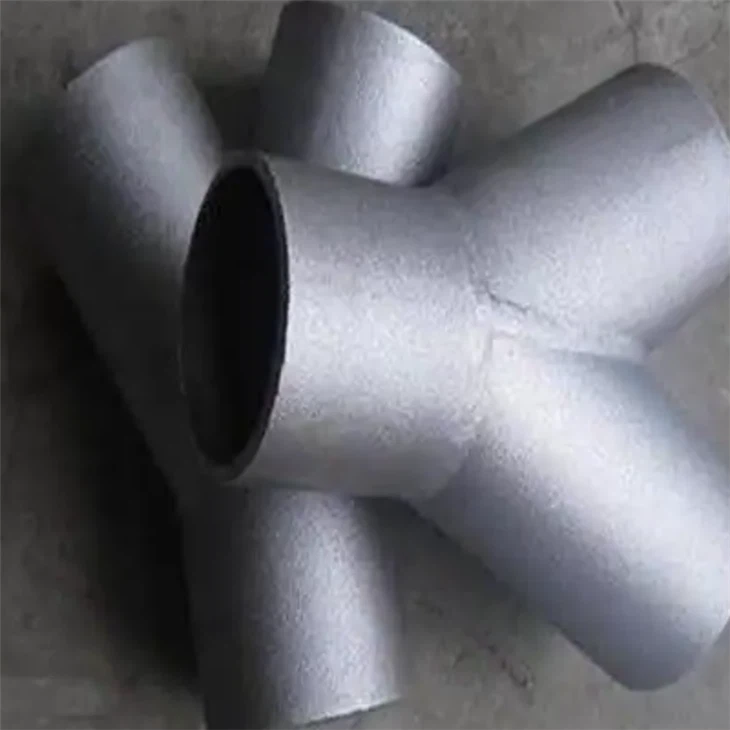

اتصالات لوله جانبی سه راهی شبیه به سه راهی های مساوی جوش لبه دار هستند اما پیکربندی متفاوتی دارند. آنها زمانی استفاده می شوند که اتصال انشعاب در زاویه ای غیر از 90 درجه مورد نیاز باشد. ضریب انبساط اتصالات لوله سه راهی جانبی نیز به مواد بستگی دارد و همان اصول در مورد انبساط حرارتی اعمال می شود.

سه راهی کاهنده فولاد ضد زنگ زمانی استفاده می شود که نیاز به اتصال لوله هایی با قطرهای مختلف وجود داشته باشد. آنها از فولاد ضد زنگ ساخته شده اند که مقاومت در برابر خوردگی را فراهم می کند. ضریب انبساط سه راهی کاهنده فولاد ضد زنگ نیز مانند سه راهی باب جوش باید در طراحی و نصب سیستم لوله کشی در نظر گرفته شود.

نتیجه گیری

در نتیجه، ضریب انبساط یک سه راهی برابر جوش لب به لب یک ویژگی بسیار مهم است که بر عملکرد و دوام سیستم های لوله کشی تأثیر می گذارد. این بستگی به جنس اتصالات و همچنین عوامل دیگری مانند محدوده دما، ریزساختار و تنش دارد. درک ضریب انبساط برای طراحی و نصب صحیح سیستم ضروری است، زیرا امکان تطبیق انبساط و انقباض حرارتی را فراهم می کند و از مشکلات احتمالی مانند ایجاد تنش، نشت و خرابی سازه جلوگیری می کند.

به عنوان تامین کنندهسه راهی های مساوی جوش لب به لب، ما متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی فنی به مشتریان خود هستیم. اگر سوالی در مورد ضریب انبساط سه راهی های مشابه جوش لب به لب ما دارید یا برای طراحی سیستم لوله کشی خود نیاز به کمک دارید، لطفاً با ما تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم تا موفقیت پروژه خود را تضمین کنید.

مراجع

• ASME B31.3 - کد لوله کشی فرآیند
• استانداردهای ASTM برای اتصالات لوله
• ادبیات فنی از تولید کنندگان اتصالات لوله
